Was ist Blech Rundbiegen und wo kommt es zum Einsatz?

Das Blech Rundbiegen ist ein sehr praktisches und vielfach eingesetztes Verfahren in der Blechbearbeitung. Hierbei wird eine flache Metallplatte mithilfe von Kraft um eine Achse gebogen, sodass daraus Zylinder, Kegel oder Ringe entstehen. Der Arbeitsprozess macht es möglich, runde oder konische Teile aus Blech herzustellen.

Diese Technik wird sowohl für einfache Rohre als auch für anspruchsvolle Bauteile im Maschinenbau oder in der Architektur verwendet. Weitere Infos zu blech rundbiegen finden Sie hier.

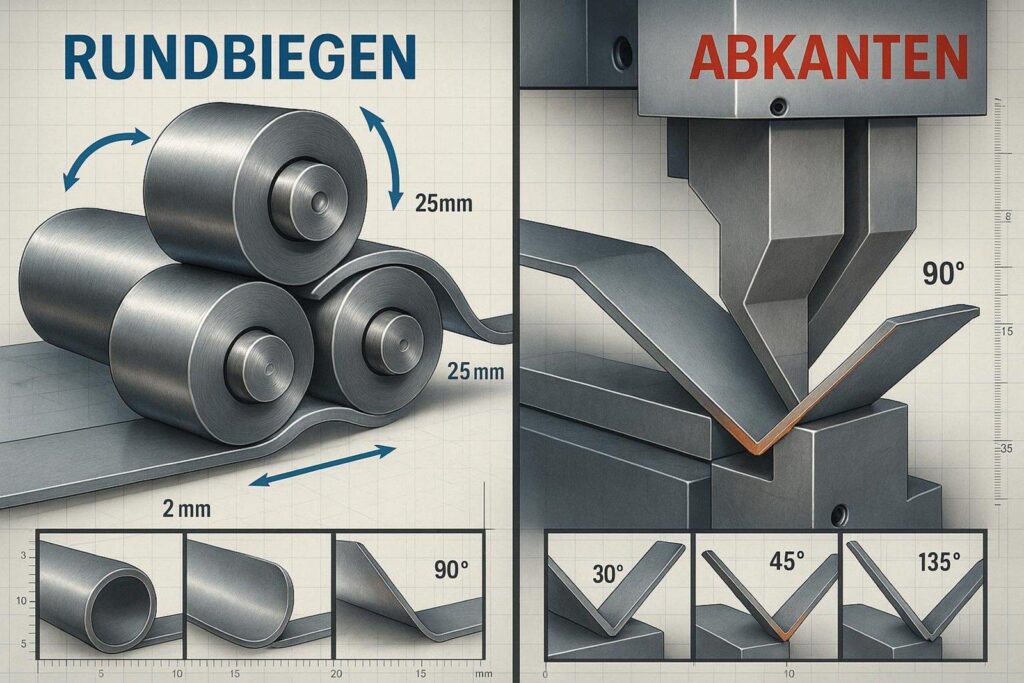

Im Unterschied zum Abkanten, bei dem das Blech schrittweise gekantet wird und einzelne Kanten sichtbar bleiben, entsteht beim Rundbiegen ein gleichmäßiger, glatter Radius. Das ist oft für Bauteile wichtig, die nicht nur funktionieren, sondern auch gut aussehen müssen.

Die Rundbiege-Technologie gibt es seit Langem und sie wird immer weiter verbessert, um noch genauere und unterschiedlichere Formen herstellen zu können.

Wie funktioniert das Blech Rundbiegen?

Beim Blech Rundbiegen wird das Material mit Maschinen in eine runde oder gebogene Form gebracht. Das gehört zum Umformen nach DIN 8580. Das bedeutet, dass das Material ohne Abfall in die gewünschte Form gebracht wird. Das so bearbeitete Blech hat einen stabilen und gleichmäßigen Radius – ideal für Rohre, Behälter oder Verkleidungen.

Das Blech läuft dafür zwischen mehreren Walzen hindurch, welche das Material durch Druck verformen. Der Radius hängt davon ab, wie die Walzen zueinander eingestellt werden. Es gibt verschiedene Maschinen und Methoden, die für unterschiedliche Anforderungen geeignet sind.

Welche Methoden gibt es beim Rundbiegen?

• 3-Walzen-Maschinen: Das Blech wird zwischen einer oberen und zwei unteren Walzen eingespannt. Meist ist eine manuelle Fixierung nötig und das Vorbiegen der Enden braucht manchmal ein Wenden des Blechs.
• 4-Walzen-Maschinen: Diese ermöglichen genauere Ergebnisse. Das Blech wird automatisch geklemmt, beide Enden können ohne Drehen vorgebogen werden. Die Seitenwalzen lassen sich verstellen und bestimmen, wie eng der Biegeradius wird.
• Segmentbiegen / Step-Kantung: Hier wird das Blech mit einer Abkantpresse schrittweise gebogen. Das eignet sich für große Radien oder spezielle Formen, obwohl die Knicke sichtbar bleiben.

Welche Materialien sind geeignet?

Ob ein Material zum Rundbiegen passt, hängt von seiner Festigkeit und Dehnbarkeit ab. Viele Metalle und Legierungen lassen sich biegen, z.B.:

• Stahl
• Edelstahl
• Aluminium
• Kupfer
• Messing

Die genaue Sorte und Qualität bestimmt, wie eng gebogen werden kann und ab wann das Material reißt. Je nach Material braucht man andere Werkzeuge oder Methoden.

Übliche Radien und Blechdicken beim Rundbiegen

Material/Güte

Maximale Blechdicke

Kleinster Innendurchmesser

Stahl S235

6,0 mm

300 mm

Stahl S235

10,0 mm

1000 mm

Dünne Bleche

<1,0 mm

30 mm

Welche Materialien kommen beim Rundbiegen zum Einsatz?

Sehr viele Metalle können rundgebogen werden. Die wichtigsten Faktoren sind Festigkeit, Elastizität, Rückfederung und die genaue Zusammensetzung.

• Stahl (z.B. S235, S355, Cortenstahl): Besonders gut zum Biegen geeignet. Aber je nach Sorte kann größerer Radius nötig werden.
• Edelstahl (z.B. 1.4301, 1.4404, 1.4571): Wird wegen Rostschutz oft eingesetzt, ist aber beim Biegen anspruchsvoller, weil es stärker zurückfedert.
• Aluminium: Sehr leicht zu biegen, aber je nach Legierung unterschiedlich empfindlich für kleine Radien.
• Kupfer und Messing: Sind weicher, lassen sich also leichter biegen, brauchen aber vorsichtiges Arbeiten. Häufig verwendet für Deko, Elektrik oder Sanitär.

Wie läuft das Rundbiegen von Blech ab?

1. Blech wird lasergeschnitten oder gestanzt und in die Walzenmaschine eingelegt.
2. Bei einer 4-Walzen-Maschine wird das Blech automatisch eingespannt und von der unteren Walze transportiert.
3. Seitenwalzen drücken das Blech und formen so den gewünschten Radius.
4. Das Blech wird mehrmals durch die Walzen geführt, bis die Endform erreicht ist.
5. Moderne CNC-Maschinen können mehrere Schritte auf einmal erledigen für noch höhere Genauigkeit.

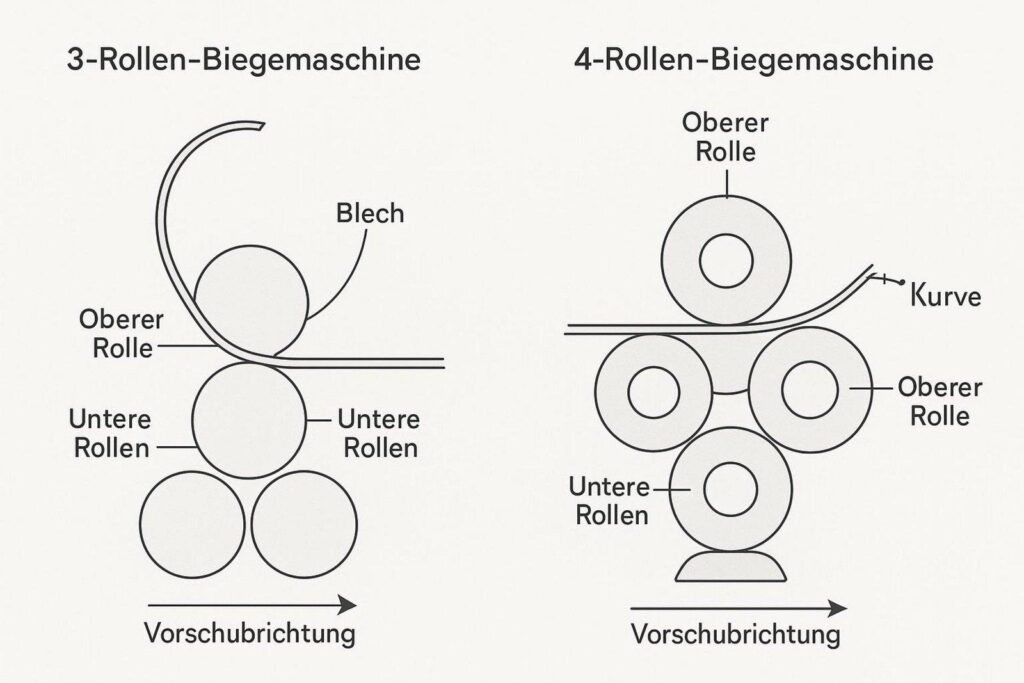

Unterschiede zwischen 3- und 4-Walzenmaschinen

• 3-Walzen-Maschinen: Material muss oft von Hand gehalten und gedreht werden.
• 4-Walzen-Maschinen: Das Klemmen und Vorbiegen läuft automatisch, was schneller und genauer ist – vor allem für viele gleichartige Teile.

Was beeinflusst die Biege-Ergebnisse?

• Materialart (Stahl, Aluminium usw.)
• Festigkeit und Dicke des Blechs
• Walzrichtung des Blechs
• Gewünschter Radius
• Maschinenparameter und Einstellungen

CNC-Steuerungen unterstützen gleichbleibende und genaue Resultate.

Technische Grenzen und Möglichkeiten

Auch beim Rundbiegen gibt es Grenzen. Die Maschinen bestimmen, wie dick ein Blech sein darf und welche Durchmesser möglich sind.

Blechdicken

• Dicke Bleche: Maschinen können bis zu 10 mm (oder mehr) biegen – je nach Maschinentyp.
• Dünne Bleche: Ab ca. 1 mm Dicke, teils auch dünner, sofern die Maschine darauf ausgelegt ist.

Durchmesser

• Kleinste Durchmesser: Ab etwa 30 mm bei sehr dünnem Material.
• Größte Durchmesser: Die Grenze liegt meist beim maximalen Maschinenmaß oder der Handhabung großer Bleche.

Genauigkeit und Qualität

Moderne Maschinen fertigen sehr genaue Teile. Aber manche Einflüsse wie das „Zurückfedern“ des Materials oder kleine Unterschiede im Material können die Biegequalität beeinflussen. Korrekte Einstellungen und Probeläufe sind bei anspruchsvollen Vorgaben wichtig.

Vorteile und Herausforderungen beim Blech Rundbiegen

Vorteile für die Industrie

• Saubere, gleichmäßig runde Formen ohne sichtbare Knicke
• Flexibel einsetzbar für viele Geometrien und Materialien
• Gut geeignet für Serienproduktion mit gleichbleibender Qualität
• Oberfläche bleibt meist unbeschädigt

Typische Herausforderungen

• Rückfederung: Das Blech will nach dem Biegen wieder „gerade“ werden, das muss eingeplant werden.
• Kleine Radien: Vor allem bei dicken oder sehr festen Blechen kann es zu Rissen kommen.
• Materialunterschiede in einem Blech können zu Wellen oder ungleichmäßigen Formen führen.
• Das Anbiegen der Enden ist oft fehleranfällig, besonders bei 3-Walzen-Maschinen.

Wo wird Blech Rundbiegen eingesetzt?

Blech Rundbiegen hat viele Einsatzbereiche. Immer wenn eine runde oder gebogene Form aus Blech gebraucht wird, kommt dieses Verfahren zum Tragen.

• Maschinen- und Anlagenbau: Für Rohre, Behälter, Gehäuse, und tragende Bauteile.
• Architektur und Fassadenbau: Gebogene Fassadelemente, Verkleidungen, Säulen und Dächer – oft aus Edelstahl, Aluminium oder wetterfestem Stahl.
• Fahrzeug- und Behälterbau: Tankbehälter, Karosserieteile, Auspuffanlagen, Silos und mehr.
• Weitere Bereiche: Lebensmittelindustrie, Umwelttechnik, Möbel (Designelemente), Werbung (gekrümmte Tafeln), Medizintechnik, Kunst und Design.

Beispiele für Produkte aus rundgebogenem Blech

• Rohre (Wasser, Luft, Gas)
• Behälter und Tanks
• Trichter und konische Übergangsstücke
• Gekrümmte Verkleidungen für Maschinen
• Fassadenelemente oder Designelemente aus Metall

Dabei reicht die Produktion von großen Serien bis zu einzelnen Spezialanfertigungen.

Blech Rundbiegen ist damit sehr flexibel einsetzbar und spielt eine wichtige Rolle in der Metallverarbeitung. Die Technik passt sich immer neuen Aufgaben an – von einfachen Rohren bis zu komplexen Sonderbauteilen aus verschiedenen Metallen. Das Verfahren bietet robuste und präzise Lösungen für viele industrielle Anforderungen.
